Siri Pekeliling Standard Wm





Tekanan hidrostatik: 140 MPa

Tekanan ujian yang berkelayakan: 80 MPa

Voltan nominal: 600 VDC/AC

Arus nominal: 10a setiap kenalan (sehingga 50a untuk penyambung)

Rintangan penebat: >200 MΩ

Rintangan Hubungi: <10 mΩ

Kitaran mengawan basah: >500 kali

Suhu operasi (bawah air): -4 darjah ke +60 darjah

Suhu operasi (di udara): -40 ijazah ke +60 darjah







Perumahan soket:
Standard - 316 l keluli tahan karat
Pilihan - 6061 aloi aluminium dengan kemasan anodized keras, atau mengintip

Penebat: Neoprena

Kenalan: Emas - aloi tembaga bersalut

PIN POSISI: 316L keluli tahan karat

O - Rings: Getah nitril

Kabel: Kabel jaket neoprena atau poliuretana dengan konduktor 18AWG/16AWG (standard)

Wayar ekor soket: PTFE terlindung, 18AWG





Bilangan teras	Nombor baris BH	Nombor baris 1L	Semasa - membawa
1	18awg	18awg	16A
2	18awg	16AWG/18AWG	Teras tunggal 10a (max . 20 penyambung keseluruhan)
3	18awg	16AWG/18AWG	Teras tunggal 10a (max . 30 penyambung keseluruhan)
4	18awg	16AWG/18AWG	Teras tunggal 10a (max . 30 penyambung keseluruhan)
5	18awg	18awg	Teras tunggal 10a (max . 30 penyambung keseluruhan)
6	18awg	16AWG/18AWG	Teras tunggal 10a (max . 50 penyambung keseluruhan)
8	18awg	16AWG/18AWG	Teras tunggal 10a (max . 50 penyambung keseluruhan)
10	18awg	18awg	Teras tunggal 10a (max . 50 penyambung keseluruhan)
12	18awg	18awg	Teras tunggal 10a (max . 60 penyambung keseluruhan)
16	18awg	18awg	Teras tunggal 10a (max . 60 penyambung keseluruhan)
25	3x18awg/22x22awg	18awg	Teras tunggal 3x10a/22x5a (max . 60 keseluruhan penyambung)





WM Standard Round -2,3,4,5 Dimensi Teras

WM Standard Round - 2, 3,4, susunan hubungan 5-teras

Muka pin



WM Standard Round - 6, 8, 10-Coredimensi



WM Standard Round -6,8, susunan hubungan 10 -teras

Muka pin

WM standard quasi - sudut kanan bulat - 6, 8,10 dimensi teras

Catatan:

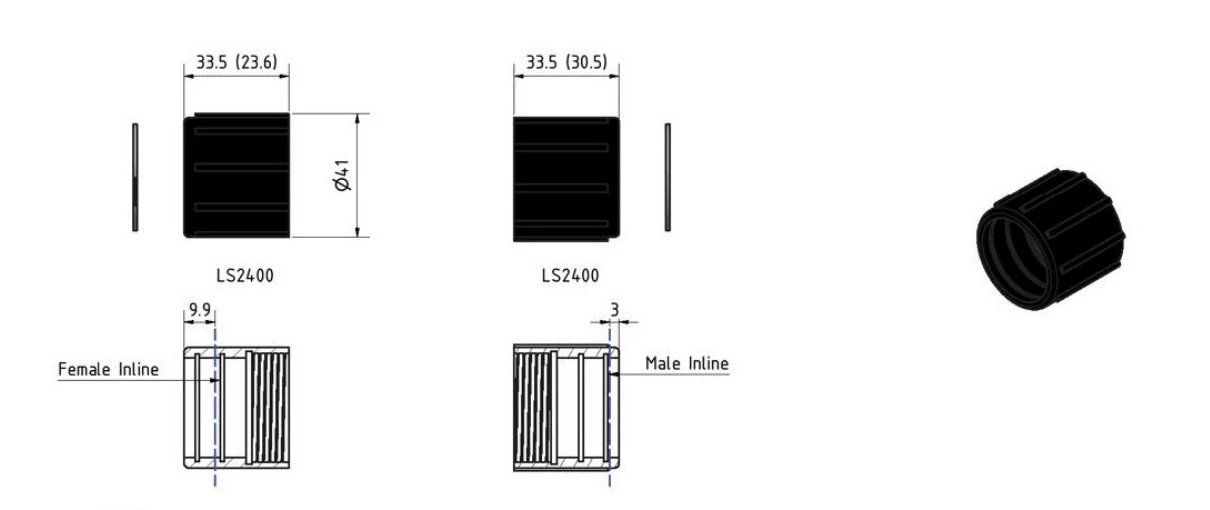

Lengan mengunci perlu diubah suai kepada 30.5/21 untuk menyesuaikan penyambung RA ini.

Catatan:

Apabila digunakan dengan lengan logam 2400 mengunci lengan perlu diubah suai kepada 23.6/30.5 untuk menyesuaikan penyambung RA ini.



Sudut kanan pusingan standard Wm - 6, 8.10 Pengaturan hubungan teras

Muka pin



WM Standard Round - 12, 16,25 Dimensi Teras

WM Standard Round - 12, susunan hubungan 16,25 pin

Muka pin







1. Rintangan tekanan yang luar biasa
Penyambung kami direkayasa untuk menahan tekanan hidrostatik sehingga 140 MPa, menjadikannya sesuai untuk persekitaran tekanan - dan tinggi -. Dengan tekanan ujian yang berkelayakan pada 80 MPa, setiap unit memastikan keselamatan dan kebolehpercayaan yang tidak dikompromi.

2. Industri - prestasi elektrik terkemuka
Dinilai pada 600 VDC/AC dan menyokong sehingga 50A semasa, konfigurasi teras multi - kami menyediakan penghantaran kuasa yang mantap dan stabil untuk pelbagai aplikasi bawah laut dan perindustrian.

3. Bahan premium untuk persekitaran yang keras
Dibina dengan keluli tahan karat 316L atau perumahan aloi aluminium 6061, dan penebat neoprena atau mengintip, penyambung kami menentang kakisan, kerosakan kimia, dan suhu yang melampau dari -40 darjah ke +60 darjah.

4. Long - ketahanan istilah
With over 500 wet mating cycles, gold-plated contacts, and high insulation resistance (>200 MΩ), penyambung kami memastikan hayat perkhidmatan yang panjang dengan penyelenggaraan yang minimum.

5. konfigurasi teras fleksibel -
Menyokong sehingga 25 teras dan pelbagai persediaan yang dibawa - semasa, reka bentuk kami memenuhi permintaan pendawaian kompleks di seluruh ROV bawah air, platform luar pesisir, dan sistem komunikasi ketenteraan.

6. Keserasian Kejuruteraan Pakar
Kanan - versi sudut, mengunci penyesuaian lengan, dan pengaturan pin piawai memastikan integrasi yang lancar ke dalam sistem sedia ada dan ruang padat.

7. Piawaian pembuatan yang boleh dipercayai
Setiap produk menjalani ujian yang ketat dan kawalan kualiti, memastikan konsistensi dan kebolehpercayaan untuk misi - penyebaran kritikal.
