Panduan untuk penyambung elektrik optik bawah air
Jul 11, 2025

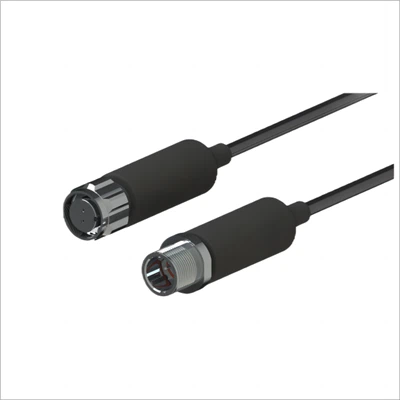

1. Apakah penyambung elektrik optik bawah air?
Penyambung iniSubsea Interconnect DevicesDireka untuk:
Menghantardata(melaluiserat optik)
Membawaisyarat kuasa dan kawalan elektrik(melalui pin)
Beroperasi dengan pastikeadaan bawah air yang keras, seperti tekanan tinggi, kakisan, biofouling, dan getaran
Mereka direkayasa untuk:
PengedapTerhadap kemasukan air (O-ring, epoksi, tekanan yang seimbang)
Toleransi tekanan tinggi(sehingga 6000+ meter)
Kejutan dan rintangan getaran
Kerugian optik yang rendah dan kerugian pulangan yang tinggi(untuk integriti data)
Mekanisme penguncian mekanikal yang mantap(bayonet, berulir, atau tarik tarik)
2. Kerosakan struktur dalaman
| Komponen | Fungsi |
|---|---|
| Shell luar | Perlindungan mekanikal; Diperbuat daripada titanium, keluli tahan karat, gangsa laut |
| Sistem pengedap | Menghalang kemasukan air; O-ring, potting epoksi, bilik minyak yang berpompensasi tekanan |
| Ferrules optik | Menyelaraskan dan melindungi serat optik; Kritikal untuk meminimumkan kerugian |
| Hubungan Elektrik | Pin/soket untuk DC, kuasa AC atau garis isyarat |
| Pelepasan terikan | Menghalang pergerakan kabel daripada merosakkan antara muka |
| Mekanisme Kekunci & Kawalan | Memastikan penjajaran, polariti, dan sambungan selamat |
3. Jenis Penyambung
A. Dengan fungsi
| Jenis | Penerangan | Contoh |
|---|---|---|
| Hibrid optik-elektrik | Menggabungkan kedua -duanya dalam satu penyambung | OE25M, OE60M, Seacon G3 |
| Optik sahaja | Penghantaran data serat tulen | ST/SC/FC-Type Subsea Adapters |
| Elektrik sahaja | Hanya untuk kuasa atau isyarat | Jenis Mil-DTL atau Macartney Pekeliling |
B. Dengan kaedah mengawan
| Jenis | Penerangan | Contoh |
|---|---|---|
| Pasangan kering | Bahagian atas di atas atau dalam persekitaran kering, kemudian tenggelam | OE25M, OE05M |
| Pasangan basah | Dikawinkan dan diturunkan di bawah air, selalunya dengan bantuan hidraulik | Teledyne Nautilus, ODI Wet-mate |
| ROV-MATABLE | Boleh dikendalikan oleh manipulator di ROV | Macartney Optolink Rovmate |
| Tekanan minyak yang diisi (PBOF) | Menggunakan minyak dalaman untuk menyamakan tekanan | Biasa di kotak persimpangan, sistem kamera |
4. Senario Aplikasi (terperinci)
A. Minyak & Gas Luar Pesisir
Serat yang digunakan untuk pemantauan pengeluaran masa nyata
Pin elektrik untuk kawalan sensor, penggerak injap
Versi basah yang menyokong campur tangan tanpa pengambilan
B. Robotik bawah air
Data untuk video HD, sonar, telemetri
Kuasa untuk motor, kamera, laser
Penyambung hibrid mengurangkan kerumitan dan seret
C. Tentera Laut / Pertahanan
Komunikasi serat optik selamat (EMI rendah)
Rangkaian Sonar, Minesweeping Drone
Dapat dikalahkan di bawah kejutan dan getaran
D. Pemantauan saintifik
Serat untuk data alam sekitar yang tinggi (misalnya, seismologi)
Elektrik untuk pengecasan bateri, pengaktifan sensor
Digunakan dalam pemerhatian seperti Neptune, Ocean Networks Canada
5. Spesifikasi Teknikal Utama (julat biasa)
| Spesifikasi | Nilai tipikal |
|---|---|
| Kehilangan penyisipan optik | < 0.5 dB (typical); < 0.3 dB (best) |
| Kerugian pulangan | >40-60 dB (untuk serat SM) |
| Penarafan semasa elektrik | Isyarat: 1-5 a; Kuasa: 10-25 a |
| Penilaian voltan | 250-1000 V (bergantung kepada reka bentuk) |
| Penarafan kedalaman | 1000 m hingga 11,000 m |
| Suhu operasi | -20 ijazah ke +70 ijazah (atau lebih dengan reka bentuk khas) |
| Kitaran mengawan | 50-500+ (kering-mate), 100-1000+ (basah-pasangan dengan penjagaan) |
6. Kriteria Pemilihan - Cara Memilih Yang Betul
| Keperluan | Pertimbangan |
|---|---|
| Gaya mengawan | Permanen vs swap kerap? Pasangan kering vs pasangan basah |
| Bilangan serat | 1-2 (video), 4-8 (data + sensor), 16+ (rangkaian berkelajuan tinggi) |
| Kuasa elektrik | Amperage tinggi memerlukan pin lasak, faktor bentuk yang lebih besar |
| Kedalaman penempatan | Mesti memadankan penarafan tekanan; Pertimbangkan kedalaman laut penuh (FOD) jika diperlukan |
| Keperluan penyelenggaraan | Pilih jenis ferrule penyelenggaraan mudah jika servis di luar pesisir |
| Risiko alam sekitar | Pilih bahan tahan kakisan untuk zon kaya kimia |
| Saiz dan berat penyambung | Sistem yang terkawal ruang memerlukan model padat seperti OE05M |
7. Soalan Lazim yang Diperluas
S1: Bahan apa yang terbaik untuk rintangan kakisan?
Titanium: Terbaik untuk persekitaran laut, tekanan tinggi, dan persekitaran yang mengakis
Keluli tahan karat 316/2205: Biasa pada pertengahan dan sistem sensitif kos
Gangsa Marin: Digunakan dalam persekitaran yang lasak, cetek
S2: Apakah perbezaan antara serat SM dan MM dalam penyambung ini?
Mod tunggal (sm):
Kerugian yang lebih rendah
Komunikasi jarak jauh (10 km+)
Digunakan dalam sistem kawalan/data
Multimode (mm):
Jalur lebar yang lebih tinggi dalam jarak pendek (<500 m)
Digunakan dalam rangkaian sensor video atau tempatan
S3: Apakah piawaian utama untuk penyambung bawah laut?
MIL-STD-83513, D38999untuk spesifikasi hubungan elektrik
API 17F, API 17Euntuk sistem kawalan bawah laut
IEC 61754untuk geometri penyambung serat
Pengeluar khusus: Seacon, Teledyne, Macartney, dll.
S4: Apakah penyambung "medan"?
Ini membolehkan:
Pembersihan/penggantian ferrule
Pemeriksaan Hubungi
SEAL L-lubrication
Ideal untuk penyelenggaraan luar pesisir tanpa pemulihan sepenuhnya sistem kabel.
