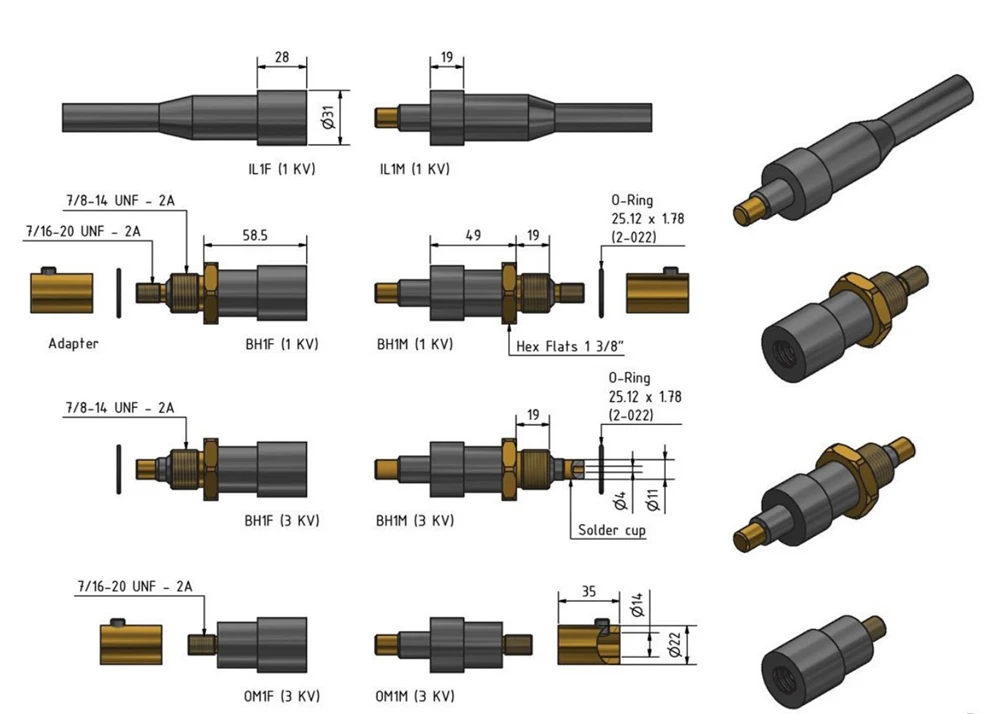

Wm - siri kuasa tinggi HP/Batt

Description/kawalan

Parameter Teknikal Utama

Tekanan reka bentuk: 140mpa
Tekanan ujian yang berkelayakan: 80mpa
Voltan nominal: 1 teras 1kvdc/ac; 3KVDC/AC2, 3, dan 4 teras 600VDC/AC
Arus nominal: 1 teras 250A (1KVDC/AC); 90A (3KVDC/AC) 2, 3, 4 (BATT): 25A4 CORE (HP): 50A
Insulation resistance :>200mq
Rintangan Hubungi:<10mQ
Wet pull times :>500 kali
Suhu kerja (air):-4 darjah ~ 60 darjah c
Suhu operasi (udara):-40 darjah ~ 60 darjah

Bahan

Penebat: Neoprene
Perumahan soket: 316L keluli tahan karat (aloi tembaga pilihan, ti titanium, aluminium anodized, mengintip
Hubungi: aloi tembaga bersalut emas
Pin Posisi: Keluli tahan karat 316L
0 pusingan: getah nitril
Mengunci topi: pom atau keluli tahan karat
Kabel: Sarung neoprena atau poliuretana
Kabel: Kawat terlindung
Soket Tail Wire: PTFE

Meter semasa kabel/garis standard

Bilangan teras	Nombor wayar	Semasa - membawa
1	1/0awg	250A@1KV: 90A@3kV
2 (batt)	10AWG	Teras tunggal 25a (penyambung max . 50 a)
3 (batt)	10AWG	Teras tunggal 25a (penyambung max . 50 a)
4 (Batt)	12AWG	Teras tunggal 25a (penyambung max . 50 a)
4 (HP)	8AWG/10AWG	Teras tunggal 50A (penyambung max . 200 a)
